AVX貼片鉭電容命名規則
瀏覽次數:1605
|
發布日期:2020-11-24


AVX貼片鉭電容命名規則:

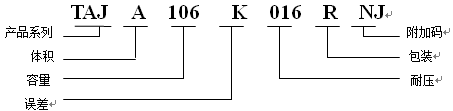

TAJ  B  106  M  016  R NJ


第一部分TAJ:AVX貼片鉭電容的系列號,TAJ系列鉭電容中文俗稱標準品系列,AVX鉭電容共有TAJ,TPS,TPM,TAP,TBC等系列。

第二部分B:鉭電容封裝尺 寸代碼,鉭電容的封裝表示方法與普通貼片電容(MLCC)不同,不是采用英制的表示方法(0603、0805、1206、1210、1812等就常見的尺寸就 是英制表示)方法),也不是公制表示方法,而有自己一套獨特的尺寸表示方法,它是用英文字母表示尺寸的,每個字母對應的尺寸如下表所示。

第三部分106:這是電容的“三位數表示法”,用來表示貼片鉭電容的標稱容量值(106表示10uF)。

第四部分M: 容量誤差,K表示+/-10%,M表示+/-20%。貼片鉭電容的誤差就這兩種。

第五部分016:表示電壓16V,這個好理解。常見電壓和代碼對應關系為:004—4V, 006—6.3V, 010—10V, 016—16V,025—25V, 035—35V,
050—50V. 工業用鉭電容的最高電壓就是50V,超過這個電壓值的鉭電容是沒有的(部分軍用鉭電容可又作到63V)。

第六部分R: 包裝方式,R表示編帶小盤裝(7英寸直徑的料盤),現在基本就這和種包裝形式。其它三種很少見。


第七部分NJ:后綴,沒有具體的意見,由AVX原廠自定義,不用去理解。
